Aluminum Alloy Workpiece Quenching Furnace: Metal Mould Heat Treatment Furnace

Additional Info

Trasporti: Ocean

Porta: SHANGHAI,CHINA

Descrizione del prodotto

Introduzione della struttura
La struttura del forno elettrico è composta da supporto, scocca, rivestimento, porta, elementi riscaldanti, meccanismo di ventilazione, meccanismo di sollevamento del cestello, carrello di ricarica e sistema di controllo elettrico e della temperatura.
2.1 la staffa è saldata con sezione in acciaio, che viene utilizzata per proteggere il corpo del forno. Il supporto trasversale è adottato su un lato della staffa per facilitare l'installazione di 6 ventole di raffreddamento del tifone (la ventola è fornita dall'utente).
2.2 l'involucro del forno è saldato in un telaio con acciaio a canale e acciaio ad angolo, la piastra esterna è in lamiera d'acciaio Q235A e la piastra superiore interna è in lamiera d'acciaio inossidabile 3mmS3030 con rinforzo saldato. Le pareti interne ed esterne del guscio della fornace sono realizzate con vernice fenolica rosso ferro, quindi spruzzate uniformemente con vernice fenolica alluminio
La struttura in acciaio del corpo del forno è dotata di scale di risalita sul retro e la piattaforma e il guardrail sono disposti sul pilastro della porta del forno per una facile manutenzione.
2.3 Il rivestimento del forno ha una struttura interamente in fibra e lo spessore totale del rivestimento del forno è di 260 mm. La fibra del rivestimento del forno è il tipo standard prodotto da Shandong Luyang Co., LTD. Con il metodo di filatura sotto vuoto. Dopo la compressione, la densità apparente del modulo è ≥230Kg / m3. Adottando un metodo di montaggio scientifico e ragionevole, questa struttura presenta pochi fenomeni di cortocircuito del ponte termico ed è realizzata combinando due vie piatte e impilate, con buona tenuta all'aria, solida e affidabile, manutenzione conveniente, lunga durata, buon effetto di risparmio energetico , peso leggero del corpo del forno, lieve aumento della temperatura del corpo del forno, ecc.
2.4 Gli elementi riscaldanti devono essere sistemati in modo ragionevole in 2 zone in base ai requisiti di uniformità della temperatura del forno. Il filo in lega Ni-cr Cr20Ni80 deve essere realizzato in forma ondulata e fissato sulla parete interna del forno con mattoni a mensola sagomati.
2.5 il meccanismo di ventilazione è realizzato in acciaio inossidabile 321 # resistente al calore da una ventola di circolazione del calore (potenza del motore di 5,5 kW) installata sulla parte superiore del forno. Forma un sistema di guida del vento in collaborazione con il parabrezza in acciaio inossidabile nel forno, che viene utilizzato per la circolazione forzata di aria calda nel forno per rendere uniforme la temperatura nel forno. Il ventilatore del forno elettrico è interbloccato con l'elemento riscaldante, ovvero l'elemento riscaldante può essere acceso solo quando il ventilatore è collegato all'alimentazione, garantendo così che l'elemento riscaldante possa funzionare in condizioni di circolazione della ventilazione.
2.6 Il meccanismo di sollevamento del cestello è composto da un paranco elettrico, una catena di sollevamento ad anello, un blocco puleggia e un cesto. L'avvolgitore adotta il controllo di frequenza dell'avvolgitore a controllo elettrico rapido, * velocità della fune veloce fino a 37 metri / min, la potenza del motore è di 11kW, che può rendere il cestino in acqua in un tempo molto breve (15 secondi), per garantire i requisiti del processo di trattamento termico del pezzo in lavorazione, l'avvolgitore sta controllando la rotazione, con un dispositivo autobloccante, può fermarsi in qualsiasi posizione. Il blocco puleggia è installato sulla parte superiore del corpo del forno. Il cestino del materiale è saldato con acciaio inossidabile SUS 304 # e viene utilizzato per l'utilizzo del pezzo. Durante il riscaldamento, il cestello del materiale viene sospeso nel mezzo del forno. Il meccanismo di sollevamento del cestello di alimentazione e il meccanismo della porta del forno sono interbloccati, cioè solo quando la porta del forno è completamente aperta (in questo momento l'alimentazione elettrica degli elementi riscaldanti è stata interrotta automaticamente), il meccanismo di sollevamento può essere acceso. Al contrario, il meccanismo di sollevamento non si è alzato in posizione, il motore della porta del forno non può essere collegato all'alimentazione.
2.7 sistema di controllo elettrico
Le dimensioni del cabinet, la struttura, il film di vernice della superficie del cabinet in linea con gli standard generali del settore, l'installazione dei dispositivi, il cablaggio e tutti i tipi di segnalazioni sono in linea con gli standard pertinenti.
Modulo a tiristori, grilletto, micro relè, contattore ca, fusibile rapido, relè intermedio, interruttore automatico, interruttore di finecorsa, interruttore di comando, pulsante, spia di segnalazione e altri principali dispositivi di controllo e funzionamento, dispositivi di visualizzazione che utilizzano il gruppo zhengtai, suzhou Siemens o affidabili all'estero prodotti. Gli strumenti che indicano corrente e tensione sono sensibili, precisi, affidabili e di lunga durata.

L'armadio elettrico deve essere dotato dello schema elettrico e dello schema elettrico coerenti con i componenti e i circuiti dell'armadio. I disegni devono essere inseriti nella scatola dei file fissata nell'armadio. L'armadio è dotato di lampada fluorescente auto-illuminante per la manutenzione.

Natural gas quenching furnace

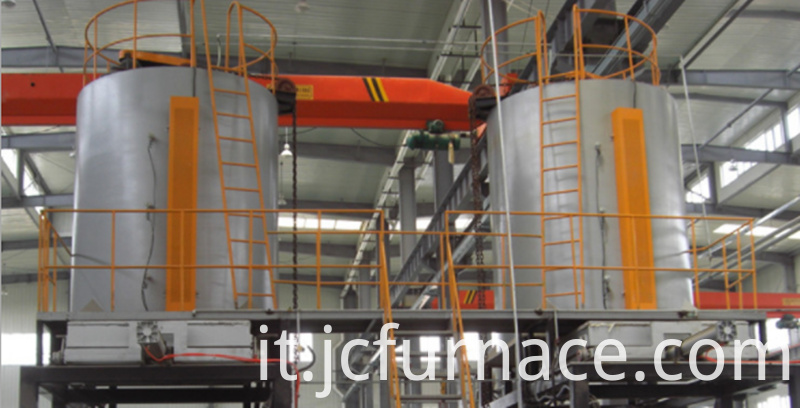

Vertical quenching furnace
